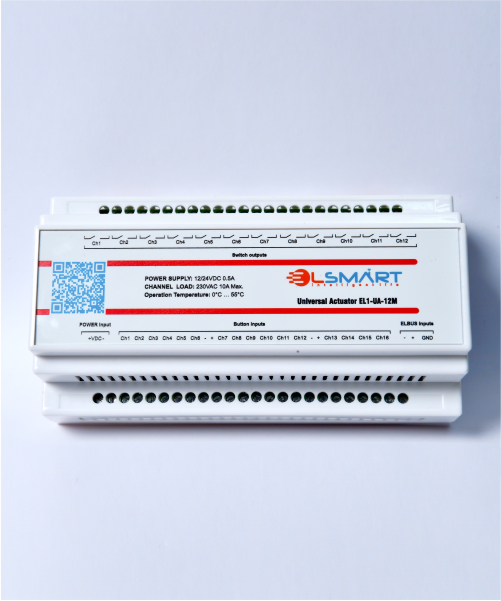

EL1-UA -12M

Anbarda

Tez baxış

UNİVERSAL AKTUATOR (Universal Actuator)

Məhsulun xüsusiyyətləri:

• EL1-UA -12M universal aktuator müxtəlif cihazları və işıqlanmanı idarə etmək üçün nəzərdə tutulmuşdur.
• DC 12V gərginlik girişi ilə təchiz edilmişdir.
• ELBUS kommunikasiya girişi mövcuddur.
• 12 NO çıxışı və 12 quru kontakt girişindən ibarətdir.
• Hər çıxış üçün maksimal yüklənmə 10A / 2000 VA/AC.
• Hər bir çıxış müstəqil idarə olunur və fərdi ünvana malikdir.
• Aktuator çıxışların statusunu bildirən 12 LED işıqla təchiz edilib.
• Hər quru kontakt girişinə yaylı açar qoşulma imkanı var. Hər bir açar vasitəsi ilə aktuator ayaqlarını fərdi və ssenarı şəklində idarə etmək mümkündür.
• Aktuator elektrik panosunda yerləşdirilməsi üçün 9
modul ölçüsündə dizayn edilmişdir. Standart DIN rail EN60715.

Müqayisə et

Product Description

Texniki Parametirlər: (Pdf)

     EL1-UA-12M

Enerji Təchizatı



 Giriş gərginliyi:

12 V DC

 Çıxışlar



 Çıxış sayı:

  12 x 10 A/AC (NO)

Kommutasiya gərginliyi (maks.):

250V AC, 12V DC

Kommutasiya gücü (maks.):

2000 VA/AC, 192 W/DC

Kommutasiya cərəyanı (maks.):

10 A

Çıxışlar bütün daxili dövriyyədən qorunur:

gücləndirilmiş izolyasiya (UL/CUL E190598)

 Açıq rele kontaklarında izolyasiya edilmiş gərginlik

1 kV

Relenin işləmə müddəti:

105 dəfə

Relenin işləmə intensivliyi:

30 dəfə (1 dəqiqə ərzində)

Çıxış göstəricisi:

12x Yaşıl LED

Girişlər



Giriş sayı:

Girişlər bütün daxili dövriyyədən qorunur:

gücləndirilmiş izolyasiya (UL/CUL E190598)

 Kommunikasiya



 BUS xətti:

EL-BUS

BUS xətti bütün daxili dövriyyədən qorunur:

gücləndirilmiş izolyasiya (UL/CUL E190598)

BUS gərginliyi:

5V DC

Bağlantı



Terminal:

max. 2.5 mm2 / 1.5 mm2

İstismar şərtləri



İşləmə temperaturu:

-20 to +55 °C

Saxlanma temperaturu:

-30 to +70 °C

IP göstəricisi:

IP20 qurğu, IP40 panoya montaj üçün

Aşırı gərginlik kateqoriyası:

II.

Çirklənmə dərəcəsi:

2

Montaj:

Pano, DIN rail EN60715

Dizayn:

9 modul

Ölçüləri və çəkisi



Ölçüləri:

107 x 87 x 59 mm (UxExH)

Çəkisi:

350  qram
